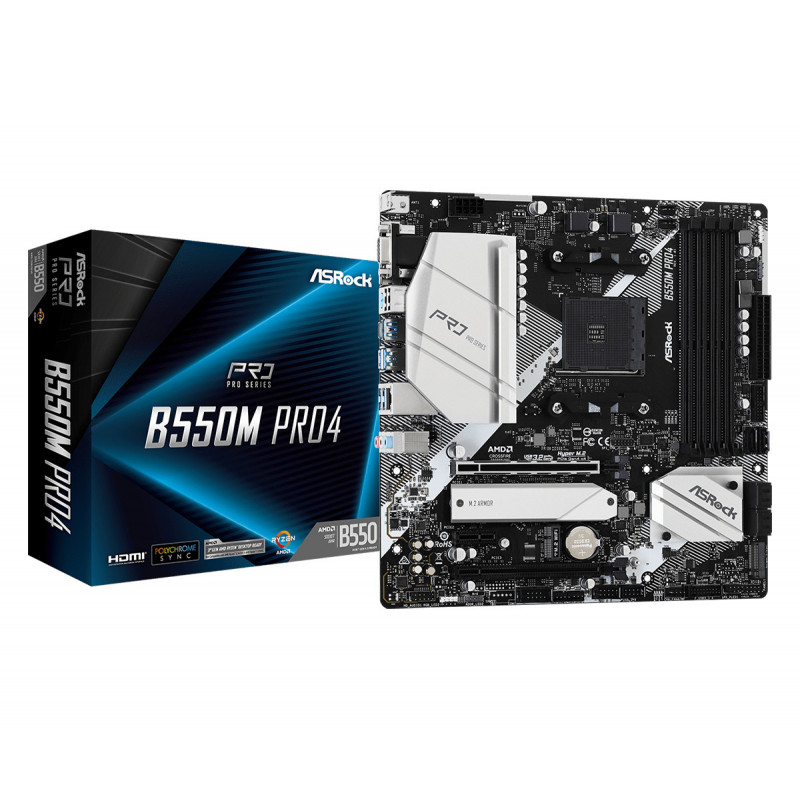

ASRock B550M Pro4 yhdistää AMD B550 -piirisarjan, AM4-suoritinkannan ja monipuoliset liitännät 244 × 244 mm:n micro-ATX-emolevyyn. Se tukee AMD Ryzen 3000 -sarjan suorittimia ja tarjoaa neljä DDR4 DIMM -muistipaikkaa sekä erilliset laajennusmahdollisuudet näytönohjaimelle, tallennusasemille ja langattomalle verkkokortille.
Muisti ja virransyöttö
Kaksikanavaista DDR4-muistia voi asentaa enintään 128 Gt. Muistituki ulottuu 4733 MHz:iin ylikellotettuna. Emolevy tukee puskuroimattomia ECC- ja non-ECC-muistimoduuleja.
Suorittimen virransyötössä on kahdeksan vaihetta, Digi Power -ohjaus ja 50 A:n kuristimet. Piirilevyn sisäkerroksissa käytetään 2 oz:n kuparikerroksia. Virransyötön ja piirilevyn rakenne on suunniteltu tukemaan vakaata jännitteensyöttöä ja lämmönhallintaa myös ylikellotuksessa.
Kaksi M.2-paikkaa tallennusasemille
- Hyper M.2: PCIe 4.0 x4 -yhteys NVMe-SSD-asemalle.
- Toinen M.2-paikka: PCIe 3.0 x2- ja SATA3-tuki.
- M.2-asemakoko: tuki myös 22110-kokoiselle SSD-asemalle.
- SATA-liitännät: kuusi liitäntää tallennusasemille.
- RAID: tuki tasoille 0, 1 ja 10.
M.2 Armor -jäähdytysratkaisu auttaa hallitsemaan M.2-SSD-asemien lämpötilaa.
Laajennuspaikat ja verkkoyhteydet
Emolevyssä on yksi PCIe 4.0 x16 -paikka, yksi PCIe 3.0 x16 -paikka ja yksi PCIe 3.0 x1 -paikka. PCIe 4.0 -paikassa on teräsvahvistus, lisäkiinnityspisteet ja vahvistettu salpa raskaan näytönohjaimen kiinnitystä varten. Emolevy tukee AMD CrossFireX -tekniikkaa.
Kiinteän verkkoyhteyden tarjoaa Realtek RTL8111H -ohjaimeen perustuva gigabitin Ethernet. Lisäksi emolevyssä on M.2 Key E -paikka erikseen hankittavalle Wi-Fi-moduulille, jolla voi toteuttaa 802.11ac-yhteyden. Emolevyssä ei ole valmiiksi Wi-Fi-yhteyttä.
USB- ja näyttöliitännät
Takapaneelissa on kaksi enintään 10 Gbit/s:n USB 3.2 Gen 2 -porttia: yksi USB-A ja yksi USB-C. Lisäksi takapaneelissa on neljä USB 3.2 Gen 1 -tyypin USB-A-porttia ja kaksi USB 2.0 -porttia. Sisäiset USB 3.2 Gen 1 -liittimet tukevat neljää kotelon etupaneelin porttia.
Näyttöliitäntöinä ovat HDMI, DisplayPort ja VGA. Takapaneelissa on myös RJ-45-verkkoliitäntä ja PS/2-portti.
Ääni ja valaistus
Realtek ALC1200 -äänipiiri tukee 7.1-kanavaista HD-ääntä. Nahimic Audio tarjoaa äänenkäsittelytoimintoja kuulokkeille ja kaiuttimille esimerkiksi analogisen liitännän, USB:n tai HDMI:n kautta. Sen Sound Tracker -toiminto näyttää hallitsevien äänten tulosuunnan 360 asteen tutkanäkymässä.
Emolevyssä on RGB-liittimet ja osoitettava RGB-liitin yhteensopiville LED-nauhoille, tuulettimille ja muille valaistuslaitteille. Polychrome RGB Sync -sertifioitujen lisävarusteiden valaistuksen voi synkronoida keskenään.
Kokoonpanon seuranta
Post Status Checker näyttää käynnistyksen yhteydessä suorittimen, muistin, näytönohjaimen ja käynnistystoiminnon tilan CPU-, DRAM-, VGA- ja BOOT-ilmaisimilla. Tämä auttaa paikantamaan käynnistysongelman lähteen. Emolevyssä on myös suorittimen tuuletinliitin ja neljä kotelotuuletinliitintä.
