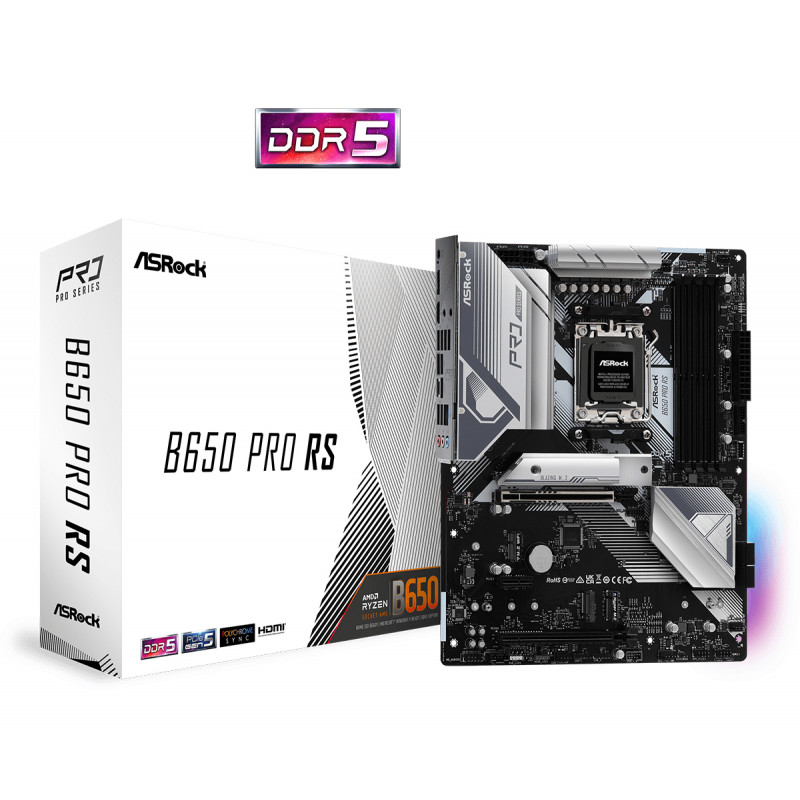

ASRock B650 Pro RS on AMD B650 -piirisarjaan perustuva ATX-emolevy, jossa on AM5-suoritinkanta ja tuki AMD Ryzen 7000 -sarjan suorittimille. Race Sport -sarjan emolevy yhdistää DDR5-muistituen, 14+2+1-vaiheisen virransyötön ja kolme M.2-asennuspaikkaa.
Virransyöttö ja piirilevyn rakenne
14+2+1-vaiheinen virransyöttö käyttää Dr.MOS-rakennetta ja SPS-tekniikkaa (Smart Power Stage), joka valvoo kunkin vaiheen virtaa ja lämpötilaa. Kahdeksankerroksisessa piirilevyssä on 2 oz:n kuparisisäkerrokset tukemassa signaalien kulkua, virransyöttöä ja lämmönhallintaa.
DDR5-muisti ja ylikellotuksen hallinta
Emolevyssä on neljä DDR5 DIMM -muistipaikkaa, kaksikanavainen muistituki ja enintään 128 Gt:n muistikapasiteetti. AMD EXPO- ja Intel XMP -profiilien käyttö edellyttää kyseisiä profiileja tukevia muistimoduuleja. DDR5-muistipaikkojen suojapiiri pienentää muistimoduulin vaurioitumisen riskiä asennuksen ja irrottamisen yhteydessä, jos verkkovirtaa ei ole katkaistu asianmukaisesti.
Blazing OC Tuner vaihtaa manuaalisen ylikellotuksen ja Precision Boost Overdrive -tilan välillä suorittimen virralle asetetun kynnysarvon mukaan. Kynnysarvon ylittyessä käytetään manuaalista ylikellotusta ja sen alittuessa PBO-tilaa. Asetuksia voi muuttaa käyttöjärjestelmässä ilman BIOSiin siirtymistä.
Tallennustila ja laajennuspaikat
Kolmen M.2-paikan lisäksi emolevyssä on kaksi SATA III -liitäntää. Blazing M.2 tukee PCI Express 5.0 -standardia, ja suuri alumiiniseoksesta valmistettu XXL M.2 -jäähdytyslevy auttaa siirtämään lämpöä SSD-asemasta.
- Tallennusliitännät: kolme M.2-paikkaa ja kaksi SATA III -liitäntää.
- RAID-tuki: RAID 0, 1 ja 10.
- Laajennuspaikat: yksi PCIe 4.0 x16 -paikka, yksi PCIe 3.0 x16 -paikka ja yksi PCIe 4.0 x1 -paikka.
Verkko ja liitännät
Kiinteästä verkkoyhteydestä vastaa Dragon RTL8125BG -ohjain ja 2,5 gigabitin Ethernet-liitäntä. Emolevyssä ei ole Wi-Fi-yhteyttä. Kotelon etupaneelin USB-C-liitäntää varten on sisäinen liitin.
- Takapaneelin USB-liitännät: kuusi USB 2.0 -porttia, kaksi USB 3.2 Gen 1 Type-A -porttia, yksi USB 3.2 Gen 2 Type-A -portti ja yksi USB 3.2 Gen 2 Type-C -portti.
- Näyttöliitännät: HDMI ja DisplayPort 1.4.
- Ääniliitännät: kuulokelähtö ja mikrofonitulo sekä sisäinen etupaneelin ääniliitin.
Ääni ja valaistus
Realtek ALC897 -äänipiiri tukee 7.1-kanavaista ääntä. Nahimic Audio sisältää tilaäänitoimintoja sekä puheviestintään taustakohinan, kaiun ja sivulta tulevien äänten vaimennuksen ja puheen äänenvoimakkuuden tasauksen. Sound Tracker näyttää vallitsevien peliäänten suunnan visuaalisella 360 asteen tutkanäkymällä. Nahimicin äänitoiminnot on tarkoitettu käytettäviksi myös USB-, Bluetooth-, HDMI-, S/PDIF- ja analogisten äänilaitteiden kanssa.
Sisäänrakennettua RGB-valaistusta täydentävät RGB-liittimet ja osoitettava RGB-liitin yhteensopiville LED-nauhoille, tuulettimille ja muille valaistuille laitteille. Polychrome RGB Sync -sertifioitujen lisälaitteiden valaistuksen voi synkronoida emolevyn kanssa.
Emolevyn mitat ovat 305 × 244 mm.
