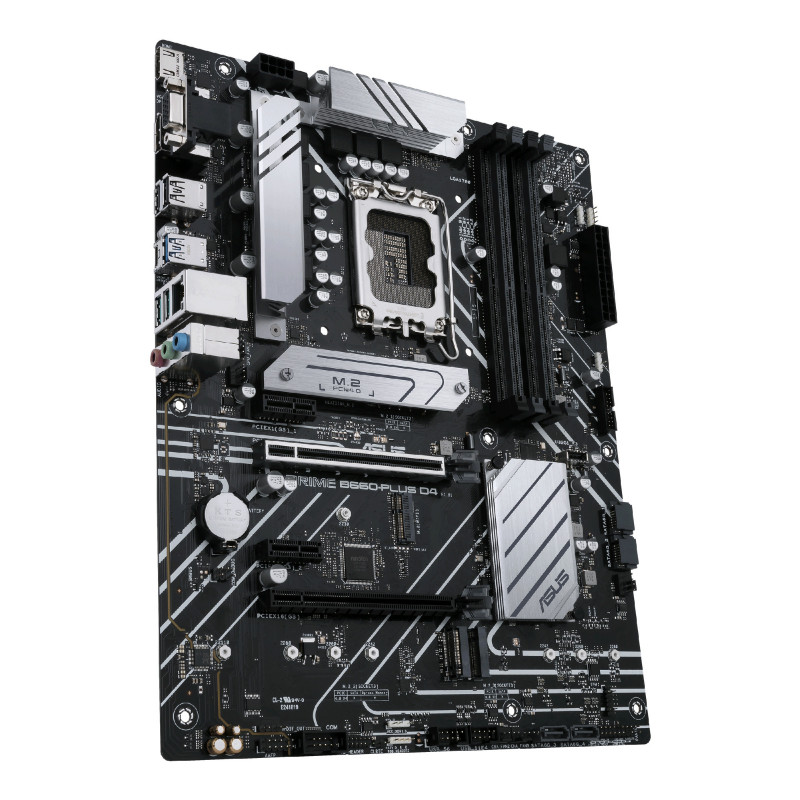

ASUS PRIME B660-PLUS D4 on ATX-kokoinen Intel B660 -emolevy 12. sukupolven Intel-prosessoreille. LGA 1700 -kanta, DDR4-muistituki, kolme M.2-paikkaa ja monipuoliset jäähdytyksen säätötoiminnot muodostavat pohjan itse rakennettavalle tietokoneelle.
DDR4-muisti ja virransyöttö
Emolevyn neljä DIMM-paikkaa tukevat yhteensä enintään 128 Gt kaksikanavaista, puskuroimatonta non-ECC DDR4-muistia. Muistitaajuuden tuki ulottuu ylikellotettuna 5066 MHz:iin. ASUS OptiMem -tekniikassa muistien signaalireitit ja suojausalueet on suunniteltu vähentämään signaalien välistä häiriötä.
Digi+ VRM tarjoaa digitaalisen virransyötön säädön, ja 8-nastainen ProCool-virtaliitin käyttää kiinteitä kosketinnastoja. Virransyötön jäähdytyssiili ja lämpötyynyt siirtävät lämpöä MOSFET-komponenteista ja kuristimista.
Kolme M.2-paikkaa ja PCIe-laajennukset
Tallennusasemille on kolme M.2-paikkaa ja neljä SATA III -liitäntää. M.2-paikkojen kaistamäärät eroavat toisistaan:
- M.2_1 ja M.2_2: PCIe 4.0 x4, teoreettinen tiedonsiirtonopeus enintään 64 Gbit/s.
- M.2_3: PCIe 4.0 x2.
Todelliset tiedonsiirtonopeudet jäävät teoreettisen enimmäisnopeuden alapuolelle. M.2-jäähdytyssiili auttaa ehkäisemään aseman kuumenemisesta johtuvaa suorituskyvyn rajoittumista pitkäkestoisissa siirroissa, ja sen ruuvit pysyvät kiinni jäähdytyssiilissä irrotuksen aikana.
Laajennuskorteille on yksi PCIe 4.0 x16 -paikka, yksi PCIe 3.0 x16 -paikka ja kaksi PCIe 3.0 x1 -paikkaa. SafeSlot Core+ -rakenteessa teräsvahvike ja vahvistetut juotoskohdat tukevat näytönohjainpaikkaa.
Verkko- ja oheislaiteliitännät
Realtek 2,5 Gb Ethernet tarjoaa langallisen verkkoyhteyden yhden RJ-45-portin kautta. Emolevyssä ei ole Wi-Fi-yhteyttä.
- Takapaneelin USB: yksi USB-C-portti, kaksi USB 3.2 Gen 2 Type-A -porttia, yksi USB 3.2 Gen 1 Type-A -portti ja kaksi USB 2.0 -porttia.
- Näyttöliitännät: HDMI 2.1, DisplayPort 1.4 ja VGA.
- Etupaneelin USB-C: sisäinen USB 3.2 Gen 1 Type-C -liitäntä.
- Ääni: 7.1-kanavainen äänituki ja sisäinen etupaneelin ääniliitäntä.
Emolevyn Thunderbolt-liitin mahdollistaa Thunderbolt 4 -tuen erillisellä ASUS ThunderboltEX 4 -lisäkortilla. Lisäkortin ominaisuuksiin kuuluvat enintään 40 Gbit/s:n kaksisuuntainen tiedonsiirto, näyttöjen ketjutus, enintään 8K-näyttötuki ja enintään 100 W:n latausteho. Nämä ominaisuudet eivät ole emolevyssä valmiina käytettävissä ilman lisäkorttia.
Jäähdytyksen hallinta
VRM-, M.2- ja piirisarjajäähdytyssiilien lisäksi emolevy tarjoaa liitännät prosessorituulettimelle, kolmelle kotelotuulettimelle ja AIO-jäähdytyksen pumpulle. Tuuletinliitännät tunnistavat PWM- ja DC-tuulettimet automaattisesti, ja liitäntäkohtainen suojaus ehkäisee ylikuumenemista ja ylivirtaa.
Fan Xpert 2+ -ohjelmiston automaattinen säätö määrittää jäähdytyksen asetuksia yhdellä napsautuksella. Extreme Quiet -tila laskee tuulettimien kierrosnopeuksia kevyessä käytössä. Säätöjä voi tehdä myös UEFI BIOSissa, ja tuuletinohjaus voi hyödyntää kolmea lämpötila-anturia sekä tuettujen ASUS-näytönohjainten lämpötilatietoja.
UEFI-asetukset ja valaistuksen hallinta
UEFI BIOSin EZ-tila kokoaa keskeiset asetukset ja järjestelmätiedot helposti tarkasteltaviksi. Advanced-tila tarjoaa yksityiskohtaisemmat säädöt ja asetusten hakutoiminnon. Tuuletinkäyriä voi muokata graafisesti. EPU-virranhallinnan Away-tila voi vähentää virrankulutusta poistamalla käyttämättömiä I/O-ohjaimia käytöstä.
Aura Sync mahdollistaa yhteensopivien RGB-laitteiden valaistuksen synkronoinnin. Kolme osoitettavaa Gen 2 -liitäntää tunnistavat yhteensopivien toisen sukupolven laitteiden LED-määrän ja tukevat myös aiempia Aura RGB -laitteita. Armoury Crate kokoaa tuettujen laitteiden valaistuksen ja asetusten hallinnan samaan ohjelmistoon. Aura On/Off -tilalla valaistuksen voi sammuttaa.
Rakenteen suojaukset
ASUS LANGuard suojaa verkkoliitäntää, ja emolevyn ylijännitesuojaus auttaa ehkäisemään epävakaan virtalähteen aiheuttamia vaurioita. Palautuvat sulakkeet suojaavat myös DRAM-muistipiirejä ylivirralta ja oikosuluilta. Takapaneelin ruostumattomassa teräksessä on korroosiota ehkäisevä kromioksidipinta.
Emolevyn mitat ovat 305 × 244 mm.
