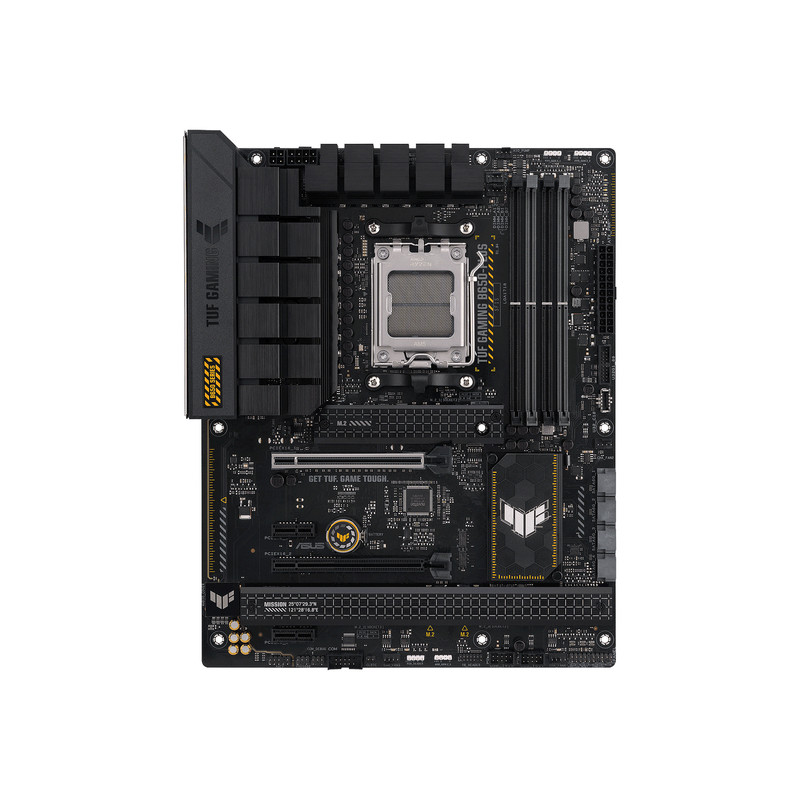

ASUS TUF GAMING B650-PLUS on ATX-kokoinen AMD B650 -emolevy Ryzen 7000 -sarjan suorittimille. AM5-alustan, DDR5-muistin ja PCIe 5.0 M.2 -tuen lisäksi siinä on monipuoliset jäähdytyksen säätömahdollisuudet sekä rakentamista helpottavia kiinnitys- ja vianmääritysratkaisuja. Ulkoasussa yhdistyvät lähes musta väritys ja geometriset kuviot.
Virransyöttö ja jäähdytys
Virransyötössä on 12+2 tehoastetta, joista kukin on mitoitettu 60 ampeerille. Kokonaisuuteen kuuluvat Digi+ VRM -ohjaus, TUF-kuristimet, TUF 5K -kondensaattorit ja 8+4-nastaiset ProCool-virtaliittimet. Emolevy on käynyt läpi valmistajan TUF GAMING -sarjan kestävyystestauksen.
Laaja VRM-jäähdytyssiili peittää virransyötön komponentteja, ja kaikissa kolmessa M.2-paikassa on oma jäähdytyssiili. Tuulettimia voi säätää UEFI BIOSista tai Armoury Craten Fan Xpert 4 -toiminnolla. Emolevyssä on suoritintuulettimen liitin ja neljä kotelotuulettimien liitintä.
DDR5-muisti ja tallennus
- Muisti: neljä DIMM-paikkaa, kaksikanavainen DDR5-tuki ja enintään 128 Gt muistia. Muistin ylikellotustuki ulottuu DDR5-6400-tasolle, ja käytettävissä on AMD EXPO -tuki.
- M.2-paikat: kolme M.2-paikkaa, joista yksi tukee PCIe 5.0 -yhteyttä. M.2-paikat tukevat NVMe RAID -kokoonpanoja.
- SATA: neljä SATA III -liitäntää kiintolevyille ja SSD-asemille.
- RAID: tasojen 0, 1 ja 10 tuki.
Liitännät ja verkkoyhteys
Kiinteä verkkoyhteys toimii 2,5 gigabitin Ethernet-liitännän kautta. Tässä mallissa ei ole Wi-Fiä.
- Takapaneelin USB: neljä USB 2.0 -porttia, kaksi USB 3.2 Gen 2 Type-A -porttia, yksi USB 3.2 Gen 2 Type-C -portti ja yksi USB 3.2 Gen 2x2 Type-C -portti.
- Näyttöliitännät: HDMI 2.1 ja DisplayPort 1.4.
- Sisäinen laajennus: Thunderbolt-laajennusliitin.
- Koko: ATX, 305 × 244 mm.
Järjestelmän säätäminen ja hallinta
ASUS UEFI BIOS tarjoaa sekä yksinkertaistetut asetukset että laajemmat säätömahdollisuudet. AMD Precision Boost Overdrive -asetuksilla voidaan säätää suorittimen virta- ja jänniterajoja. Virransäästöasetuksissa voi rajoittaa suorittimen tehoa, himmentää Aura-valaistusta ja valita tuulettimille virransäästöprofiilin sekä ottaa käyttöön Windowsin virransäästötilan.
Armoury Crate kokoaa yhteen yhteensopivien laitteiden valaistuksen, tuuletinohjauksen ja oheislaiteasetusten hallintaa. Aura Sync synkronoi yhteensopivien laitteiden valaistusta. Kolme osoitettavaa Gen 2 RGB -liitintä tukevat yhteensä enintään 500 LEDiä Gen 2 RGB -laitteissa sekä aiempia Aura Sync -laitteita.
Asennus ja suojaus
M.2 Q-Latch lukitsee SSD-aseman paikalleen ilman kiinnitysruuvia. M.2-jäähdytyssiilien kiinnitysruuvit on suunniteltu vähentämään ruuvien putoamisen ja katoamisen riskiä irrotuksen aikana. Q-LED-merkkivalot auttavat paikantamaan suorittimeen, muistiin, näytönohjaimeen tai tallennuslaitteeseen liittyviä käynnistysongelmia.
SafeSlot Core+ vahvistaa PCIe-paikkaa metallirakenteella. ESD Guards -suojaus on mitoitettu enintään ±10 kV:n ilmapurkauksille ja ±6 kV:n kosketuspurkauksille. TUF LANGuard suojaa verkkoliitäntää sähköisiltä häiriöiltä, ja takapaneelin ruostumattomasta teräksestä valmistettu I/O-paneeli on suojattu korroosiolta. Valmistaja kertoo paneelin läpäisseen 72 tunnin suolasumutestin.
TUF GAMING Alliance on ASUSin ja komponenttivalmistajien yhteistyöohjelma, joka kattaa muun muassa koteloita, virtalähteitä, suoritinjäähdyttimiä ja muistisarjoja.
Ääni ja taustamelun vähennys
Realtek-ääniratkaisu tukee 7.1-kanavaista ääntä. Valmistajan ilmoittama signaali-kohinasuhde on stereolinjalähdössä 108 dB ja linjatulossa 103 dB. DTS Audio Processing tarjoaa äänen säätömahdollisuuksia kuulokkeille ja kaiuttimille.
Two-Way AI Noise Cancelation vähentää taustamelua sekä mikrofonin äänestä että saapuvasta äänestä. Kun toimintoa käytetään 3,5 mm:n kuulokemikrofonin kanssa, tarvitaan 3,5 mm:n Y-haaroituskaapeli.
