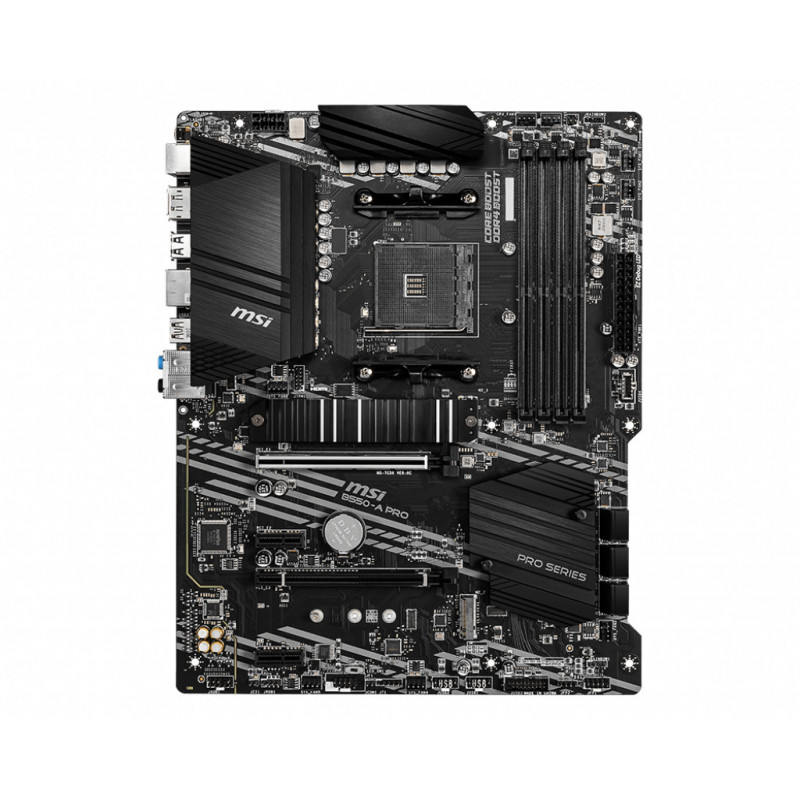

MSI B550-A PRO on AMD B550 -piirisarjalla varustettu ATX-emolevy 3. sukupolven AMD Ryzen -prosessoreille. AM4-kannan, neljän DDR4-muistipaikan ja monipuolisten tallennusliitäntöjen lisäksi emolevyssä on rakentamista, jäähdytyksen hallintaa ja vianetsintää helpottavia toimintoja. Emolevyn mitat ovat 305 × 244 mm.
Muisti, tallennus ja laajennuspaikat
Neljä DIMM-paikkaa tukevat yhteensä enintään 128 Gt DDR4-muistia kaksikanavaisena. A-XMP-profiileilla voi ottaa käyttöön yhteensopivan muistin esiasetetut ylikellotusasetukset. Valmistajan mukaan myös uudempien AMD Ryzen -prosessoreiden tuki on mahdollinen BIOS-päivityksellä; yhteensopivuus on tarkistettava prosessorikohtaisesti.
- Tallennus: kaksi M.2-paikkaa ja kuusi SATA III -liitäntää sekä RAID 0-, 1- ja 10 -tuki.
- Lightning Gen 4 M.2: PCIe 4.0 x4 -yhteys tarjoaa valmistajan mukaan enintään 64 Gbit/s siirtonopeuden 3. sukupolven Ryzen -prosessorilla.
- Laajennuspaikat: yksi PCIe 4.0 x16 -paikka, yksi PCIe 3.0 x16 -paikka ja kaksi PCIe 3.0 x1 -paikkaa.
- Näytönohjainten tuki: 2-Way AMD CrossFire.
Virransyöttö ja jäähdytys
Digitaalinen PWM-ohjaus, Core Boost ja 2 oz:n kuparikerroksilla toteutettu piirilevy kuuluvat emolevyn virransyöttöratkaisuun. Laajennettu virransyötön jäähdytyssiili ja 7 W/mK -lämpötyyny johtavat lämpöä pois virransyötön komponenteista. M.2 Shield Frozr -jäähdytys auttaa hallitsemaan SSD-aseman lämpötilaa ja vähentämään kuumenemisesta johtuvaa suorituskyvyn rajoittumista.
Total Fan Control mahdollistaa tuulettimien nopeuksien ja lämpötilojen seurannan sekä säädön BIOSissa ja ohjelmistossa. Suorittimelle ja emolevylle voi asettaa enintään neljä lämpötilatavoitetta tuulettimien automaattista ohjausta varten. Emolevyssä on kuusi kotelotuuletinliitintä, prosessorituulettimen liitin sekä enintään 3 A:n vesipumppuliitin pumpun nopeudensäätöön. Nestejäähdytyksen asennusta helpottaa merkitty vapaan tilan alue.
USB, verkko ja ääni
- Takapaneelin USB: neljä USB 2.0 -porttia, kaksi USB 3.2 Gen 1 Type-A -porttia sekä yksi USB 3.2 Gen 2 Type-A- ja yksi Type-C-portti. Gen 2 -porttien siirtonopeus on enintään 10 Gbit/s.
- Muut takapaneelin liitännät: HDMI, DisplayPort, PS/2 ja RJ-45.
- Verkko: gigabitin Ethernet Realtek 8111H -ohjaimella. Emolevyssä ei ole Wi-Fiä.
- Kotelon liitännät: etupaneelin USB-C-tuki, kaksi sisäistä USB 2.0 -liitintä, yksi USB 3.2 Gen 1 -liitin ja etupaneelin ääniliitin.
- Valaistus: Mystic Light Extension -liitin yhteensopivien RGB-valonauhojen ja muiden RGB-laitteiden ohjaukseen ilman erillistä RGB-ohjainta.
Realtek ALC892 -äänipiiri tukee 7.1-kanavaista ääntä. Audio Boost -ääniratkaisussa käytetään laadukkaita äänikondensaattoreita, muusta piirilevystä sähköisesti erotettua äänialuetta sekä erillisiä piirilevykerroksia vasemmalle ja oikealle äänikanavalle.
Rakentaminen ja vianetsintä
Flash BIOS Button mahdollistaa BIOSin palauttamisen tai päivittämisen myös ilman asennettua prosessoria, muistia tai näytönohjainta. EZ Debug LED -merkkivalot auttavat paikantamaan keskeisiin komponentteihin liittyviä käynnistysongelmia.
PCIe Steel Armor -vahvistus ja lisäjuotospisteet tukevat painavan näytönohjaimen kiinnitystä. Suurennettu XL Clip -lukitsin helpottaa PCIe-kortin irrottamista, ja piirilevyn muotoilu helpottaa SATA- ja USB-kaapelien reititystä. Kiinnitysreikien ympärillä oleva kaksinkertainen maadoituskerros suojaa staattisen sähkön purkauksilta.
BIOS ja hallintaohjelmistot
Click BIOS 5 sisältää järjestelmän säätö- ja seurantatoimintoja. Creator Genie tarjoaa prosessorin ylikellotustoiminnon, A-XMP muistiprofiilien käyttöönoton ja Memory Try It muistiasetusten kokeilun. M-Flashilla BIOSin voi päivittää BIOS-käyttöliittymästä, ja Hardware Monitor näyttää muun muassa lämpötilat, muistikapasiteetin, kellotaajuudet ja jännitteet. Haku ja suosikit helpottavat BIOS-valikoissa liikkumista.
Dragon Center kokoaa MSI:n hallintatyökaluja yhteen sovellukseen emolevyn toimintojen säätämistä varten.
