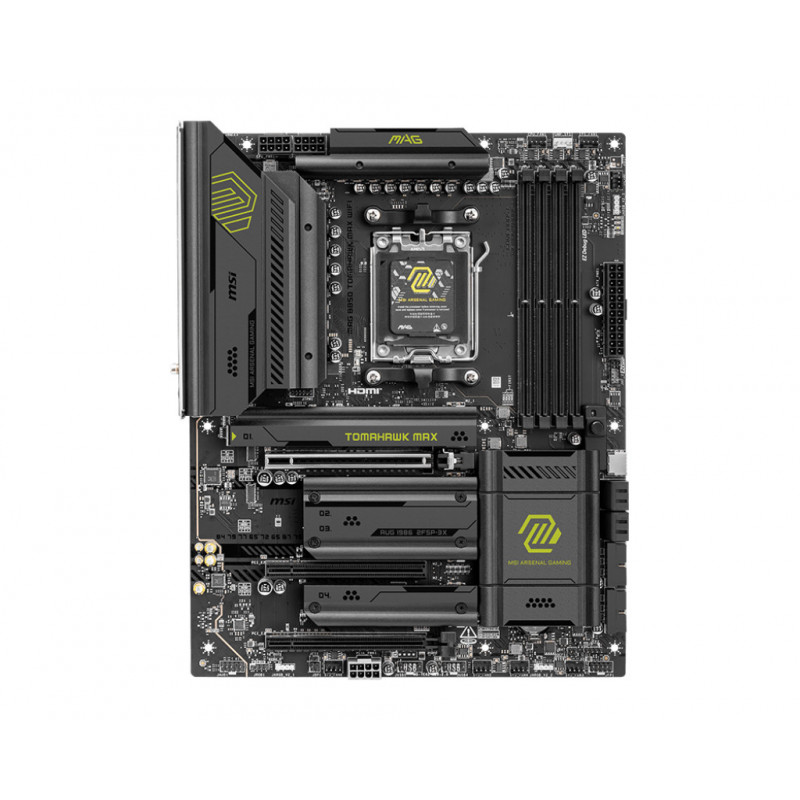

MSI MAG B850 TOMAHAWK MAX WIFI on ATX-kokoinen AM5-emolevy, jossa yhdistyvät AMD B850 -piirisarja, DDR5-muistituki ja PCIe 5.0 -liitännät. Pelaamiseen suunniteltu emolevy tukee AMD Ryzen 7000-, 8000- ja 9000-sarjan työpöytäsuorittimia, ja sen EZ DIY -ominaisuudet helpottavat kokoonpanon rakentamista.
Virransyöttö ja rakenne
14+2+1 Duet Rail Power System -virransyötössä on 80 A Smart Power Stage -tehoasteet sekä kaksi 8-nastaista suorittimen virtaliitintä. Kahdeksankerroksisessa piirilevyssä käytetään 2 oz:n kuparikerroksia ja palvelintason materiaalia. Varusteluun kuuluvat myös Core Boost, Memory Boost ja PCIe-lisävirransyöttö.
Jäähdytys kuormitusta varten
Extended Heatsink -jäähdytysrakenne ja VRM-alueen kookas jäähdytyssiili huolehtivat virransyötön lämmönsiirrosta. MOSFET-komponenteilla käytetään 7 W/mK:n lämpötyynyjä, ja myös kuristimilla on omat lämpötyynynsä. Piirisarjalla on suurennettu jäähdytyssiili, ja M.2-asemien jäähdytykseen kuuluu EZ M.2 Shield Frozr II.
Muisti ja tallennustila
- Muisti: neljä DDR5 DIMM -paikkaa, kaksikanavaisen muistin tuki ja enintään 256 Gt muistia. Valmistajan ilmoittama ylikellotettu muistinopeus on 8400+ MT/s.
- M.2-paikat: neljä paikkaa, joista kaksi tukee PCIe 5.0:aa ja kaksi PCIe 4.0:aa. Ensimmäisen paikan suurin asemakoko on 22110, muiden 2280.
- SATA: neljä SATA III -liitäntää.
- RAID: RAID 0-, 1- ja 10-tuki.
- Laajennuspaikat: yksi PCIe 5.0 x16-, yksi PCIe 4.0 x16- ja yksi PCIe 3.0 x16 -paikka.
Verkkoyhteydet ja liitännät
Langalliseen verkkoon on 5 Gbit/s Ethernet -liitäntä ja langattomiin yhteyksiin Wi-Fi 7 sekä Bluetooth 5.4. Emolevyn USB-varusteluun kuuluu USB 20 Gbit/s -tuki ja etupaneelin USB-C-liitäntä.
Takapaneelissa on neljä USB 2.0 -porttia, yksi USB 3.2 Gen 1 Type-A -portti, kaksi USB 3.2 Gen 2 Type-A -porttia sekä kolme USB-C-porttia. Lisäksi käytettävissä on HDMI 2.1 -liitäntä. Audio Boost 5 -ääniratkaisu perustuu Realtek ALC4080 -äänipiiriin ja tukee 7.1-kanavaista ääntä.
Rakentamista helpottavat ominaisuudet
EZ M.2 Shield Frozr II, EZ M.2 Clip II, EZ PCIe Release ja EZ Antenna ovat osa emolevyn asentamista helpottavaa EZ DIY -varustelua. MSI Centerissä ja BIOSissa on myös valmistajan tekoälytoimintoja.
