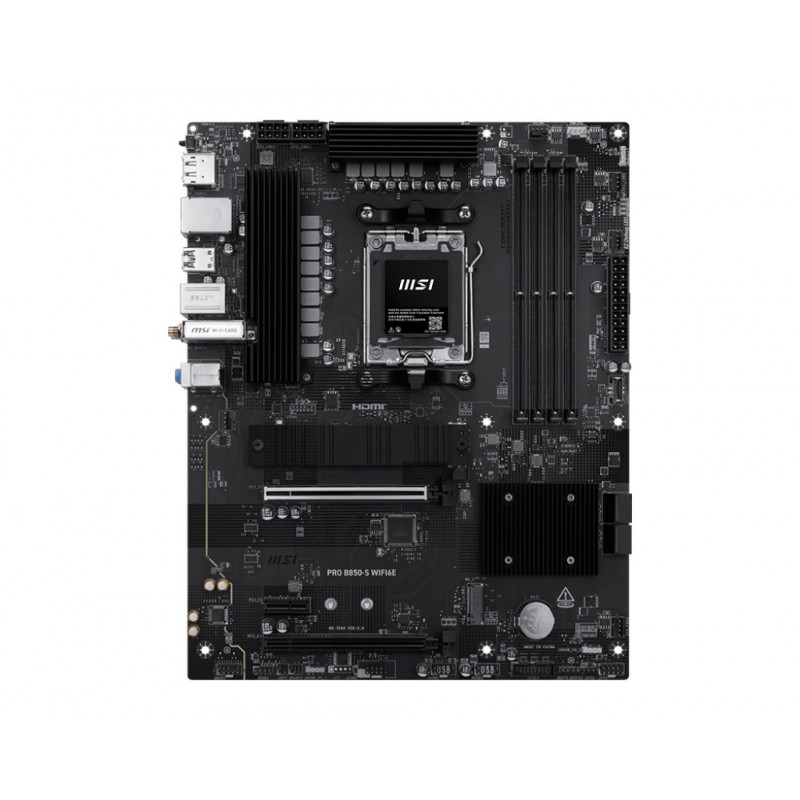

MSI PRO B850-S WIFI6E on musta ATX-emolevy, jossa yhdistyvät AMD B850 -piirisarja, AM5-suoritinkanta ja DDR5-muistituki. Se tukee AMD Ryzen 7000-, 8000- ja 9000-sarjan työpöytäsuorittimia. Varusteluun kuuluvat kaksi M.2-paikkaa, monipuoliset verkkoyhteydet sekä asennusta ja vianetsintää helpottavat EZ-toiminnot.
Virransyöttö ja muisti
Emolevyn 12+2+1-vaiheista Duet Rail -virransyöttöä täydentävät kaksi 8-nastaista suorittimen virtaliitintä. Kuusikerroksisessa piirilevyssä käytetään 2 unssin kuparikerroksia, ja MOSFET-komponenttien lämpötyynyjen lämmönjohtavuus on 7 W/mK.
Neljä DIMM-paikkaa tukevat yhteensä enintään 256 Gt kaksikanavaista DDR5-muistia. Tuettu muisti on puskuroimatonta non-ECC-muistia, ja valmistaja ilmoittaa ylikellotetun muistin nopeustueksi DDR5-8200+ MT/s.
High-Efficiency Mode tarjoaa neljä muistiajoitusasetusten kokonaisuutta muistimoduuleille sopivan kokoonpanon hakemiseen. BIOSin Latency Killer on muistiviiveen säätöön tarkoitettu toiminto, jota voi käyttää myös Memory Try It!!-, EXPO-, A-XMP- ja High-Efficiency Mode -toimintojen yhteydessä.
Tallennustila ja laajennuspaikat
- M.2: kaksi paikkaa, joista ensimmäinen tukee PCIe 5.0:aa ja toinen PCIe 4.0:aa. Lightning Gen 5 -liitäntä on x4-väyläinen.
- M.2-jäähdytys: M.2 Shield Frozr -jäähdytysratkaisu.
- SATA: neljä SATA 6 Gbit/s -liitäntää.
- RAID: tasojen 0, 1 ja 10 tuki.
- Laajennuspaikat: yksi PCIe 4.0 x16, yksi PCIe 4.0 x4 ja yksi PCIe 3.0 x1.
Steel Armor -vahvistus tukee näytönohjaimen liitintä lisäjuotospisteillä. Ensimmäisen PCIe-paikan EZ PCIe Clip II -lukitus on avattavissa yhdellä sormella, mikä helpottaa näytönohjaimen irrottamista myös ahtaassa kotelossa. M.2-asennusta helpottaa EZ M.2 Clip II.
Verkkoyhteydet, liitännät ja ääni
Langallista verkkoa varten emolevyssä on Realtek RTL8125 -ohjaimeen perustuva 2,5 gigabitin Ethernet-liitäntä. Langattomat yhteydet hoituvat Wi-Fi 6E:llä ja Bluetooth 5.3:lla. Mukana toimitettava EZ Antenna kiinnittyy ilman liittimien kiertämistä. AI LAN Manager luokittelee ja priorisoi verkkoliikennettä viiveherkkien sovellusten mukaan.
- Takapaneelin USB: neljä USB 3.2 Gen 1 Type-A -porttia, kolme USB 3.2 Gen 2 Type-A -porttia ja yksi USB 3.2 Gen 2 Type-C -portti.
- Näyttöliitännät: yksi HDMI 2.1 ja yksi DisplayPort 1.4.
- Ääni: Realtek ALC897 -äänipiiri ja 7.1-kanavainen äänituki.
- Sisäiset liitännät: USB-, etupaneelin ääni-, TPM- ja RGB LED -liitännät.
Jäähdytyksen ja valaistuksen hallinta
Emolevyssä on erillinen pumpputuuletinliitäntä. Cooling Wizard tarjoaa PWM- ja DC-tuulettimien sekä pumppujen asetusten hallinnan ja lämpötilaseurannan. Tuuletinliitännät tunnistavat PWM- ja DC-toimintatilan automaattisesti, ja hystereesiohjaus tasaa kierrosnopeuksien muutoksia. Frozr AI Cooling säätää järjestelmätuulettimia suorittimen ja näytönohjaimen lämpötilojen perusteella.
MSI Centerin Mystic Light -toiminnolla voi hallita yhteensopivaa RGB-valaistusta. Mystic Light Extension -liitäntä mahdollistaa myös erillisten RGB-nauhojen ja muiden yhteensopivien valaistuslaitteiden ohjauksen ilman erillistä RGB-ohjainta.
Asennus, suojaus ja vianetsintä
EZ Debug LED -merkkivalot auttavat paikantamaan käynnistysongelmia, ja EZ Memory Detection LED ilmoittaa havaitusta muistiviasta. CLICK BIOS X tarjoaa käyttöliittymän järjestelmän asetusten säätämiseen, ja emolevyssä on Clear CMOS -painike.
TVS-suojakomponentit rajoittavat jännitepiikkejä, ja ylivirtasuojaus suojaa muun muassa USB-portteja, muistia ja suorittimen virransyöttöä. Virtaliittimissä käytetään umpinaisia nastoja. Virransyötön maadoitusrakenne on suunniteltu vähentämään sähkömagneettisia häiriöitä ja johtamaan lämpöä piirilevyn kuparitasoon. Ruuvinreikien ympärillä on suojaava pinnoite, ja ruostumattomasta teräksestä valmistettua I/O-suojaa täydentää vaahtomuovikerros.
Emolevyn mitat ovat 243,8 × 304,8 mm. Pakkaukseen sisältyy antenni, SATA-kaapeleita ja ruuveja.
